Wav_Play.GB
Tragbarer Step-Sequencer
Eine Raspberry-Pi-Beatmaschine im Gehäuse eines originalen Game Boy, mit Samples und WAV-Export.
Beschreibung

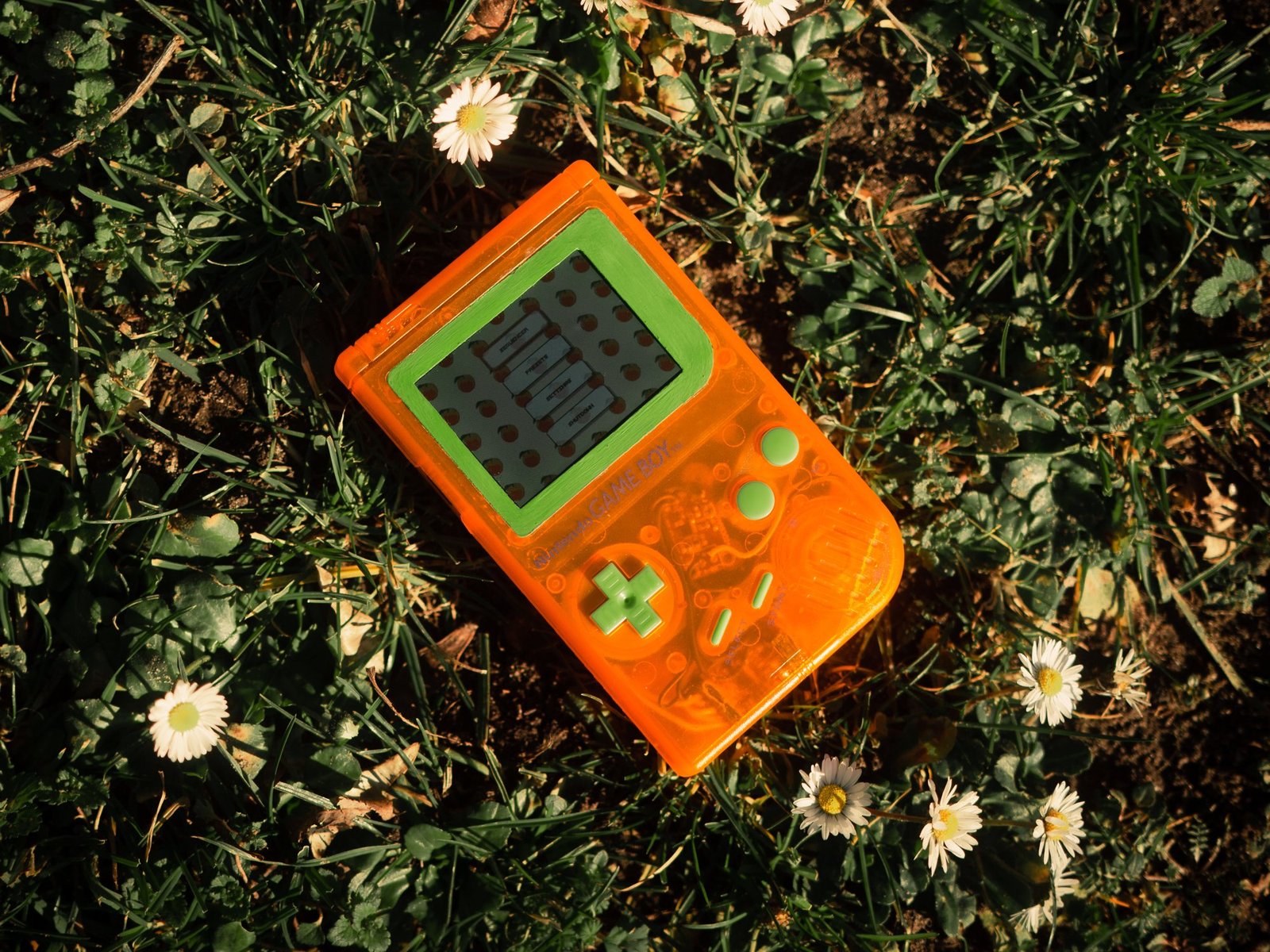

Der Wav_Play.GB ist ein tragbarer Step-Sequencer auf Raspberry-Pi-Basis im Format eines originalen Game Boy DMG.
Der Akku hält bis zu 5 Stunden.
Er erzeugt 12-taktige Loops mit bis zu 6-stimmiger Polyphonie.
Eigene Samples lassen sich als Bänke importieren, und der fertige Song kann als WAV-Datei exportiert werden. Zahlreiche Einstellungen wie BPM, Schrittlänge sowie Ein- und Ausblendzeiten sind anpassbar.
So ermöglicht der Wav_Play.GB unterwegs Beats in jedem Genre, die später am Computer weiterbearbeitet werden können.
Technische Umsetzung
Software:
Das Hauptprogramm des Sequencers ist in Python geschrieben. Es umfasst Benutzeroberfläche, Soundverwaltung und Eingabeverarbeitung. Für einen reibungslosen Start waren einige Anpassungen am Betriebssystem des Raspberry Pi nötig.
Hardware:

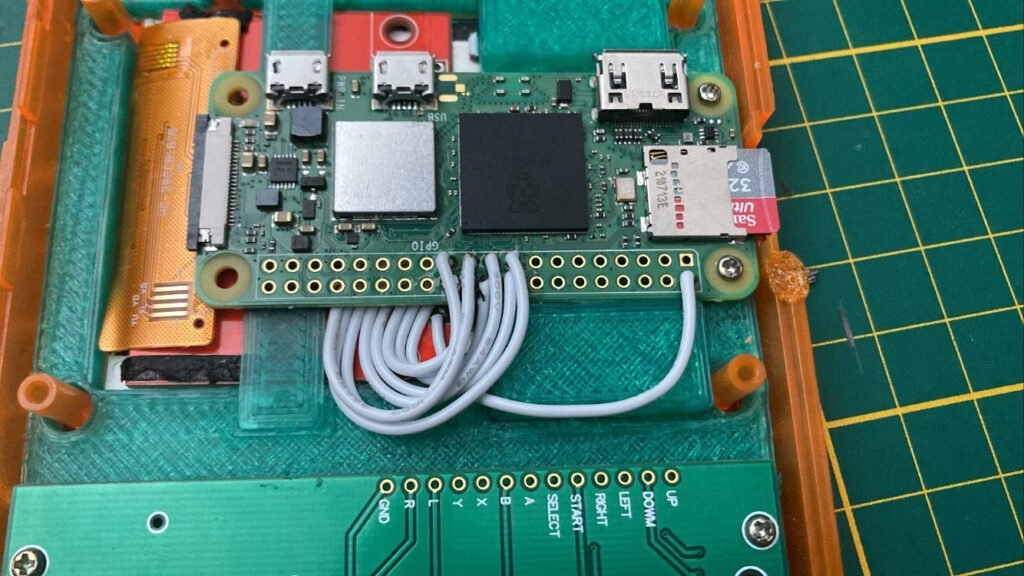

Herzstück ist ein Raspberry Pi Zero 2, der alle Berechnungen übernimmt und das Python-Programm ausführt.
Vier Hauptsysteme sind damit verbunden:
Das Eingabesystem leitet Tastendrücke an den Raspberry Pi weiter.
Das Audiosystem wandelt das digitale in ein analoges Signal um und schickt es über einen Verstärker an den Lautsprecher.

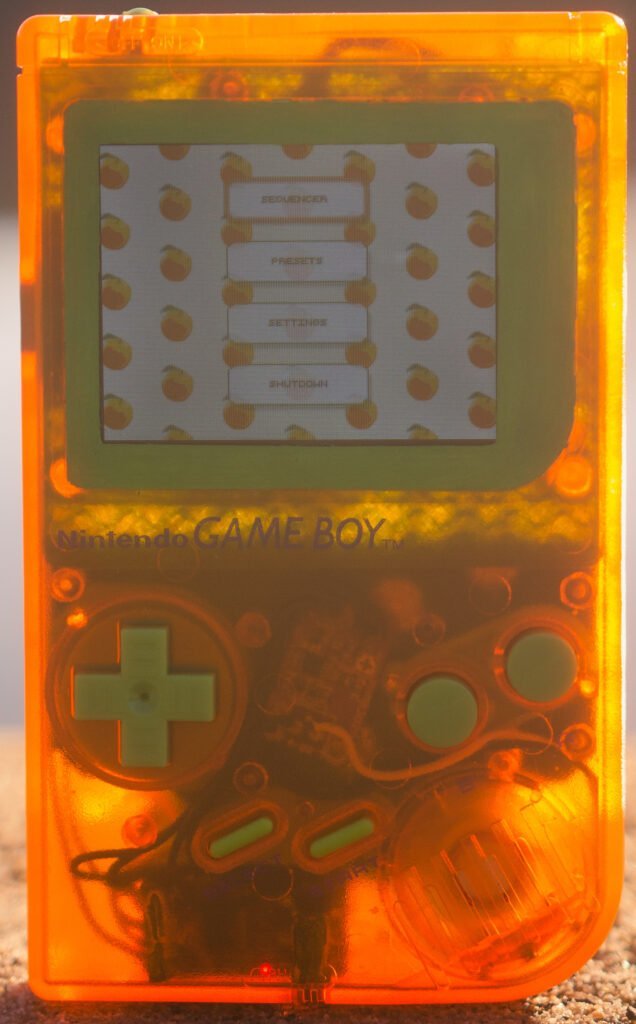

Das Display wird direkt vom Raspberry Pi angesteuert und zeigt die Benutzeroberfläche.
Das Akkumanagement versorgt das System mit Strom und lädt den Akku.
Zusammen ergeben diese Systeme ein eigenständiges, tragbares Gerät. Maßgefertigte 3D-gedruckte Teile sorgen dafür, dass alles in das Gehäuse eines originalen Game Boy passt.
- Datum
- März 2022
- Gebaut mit
- Raspberry Pi Zero 2, Python, 3D-Druck
